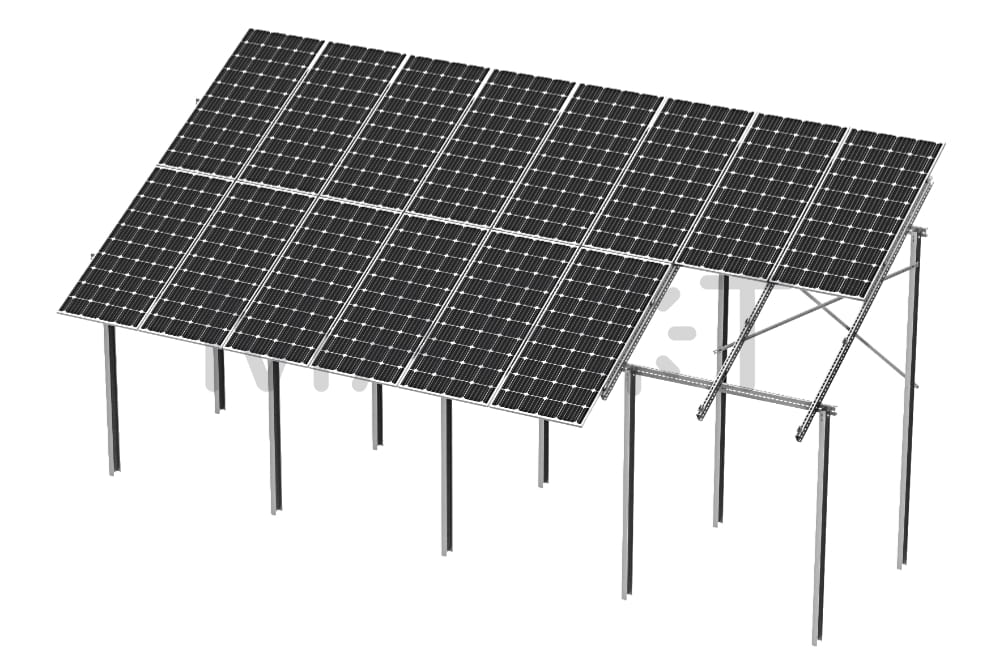

Konstrukcja gruntowa 2 moduły w pionie - Bifacial

Konstrukcja gruntowa dwupodporowa przeznaczona do montażu paneli fotowoltaicznych bifacjalnych, oparta na wbijanych lub betonowanych podporach stalowych. System naziemny zaprojektowany do instalacji, w których istotna jest stabilność konstrukcji, prosty montaż oraz swobodny dostęp światła do tylnej strony modułów.

Rozwiązanie znajduje zastosowanie zarówno w instalacjach przydomowych, jak i w większych instalacjach gruntowych oraz farmach fotowoltaicznych opartych na modułach dwustronnych. Konstrukcja została zaprojektowana z zachowaniem odpowiednich prześwitów i geometrii, tak aby umożliwić efektywną pracę paneli bifacjalnych. Układ oparty na masywnych podporach, wzmocnionych belkach oraz zastrzałach typu „U” zapewnia stabilną pracę konstrukcji przy obciążeniach wiatrem i śniegiem.

Najważniejsze cechy konstrukcji gruntowej:

• Dwupodporowy układ - stabilny rozstaw i dobra praca konstrukcji naziemnej na wietrze
• Przystosowanie do paneli bifacjalnych – odpowiedni prześwit umożliwiający pracę tylnej strony modułów
• Zastrzały tylne typu „U” - usztywnienie całego układu, szczególnie przy dłuższych rzędach

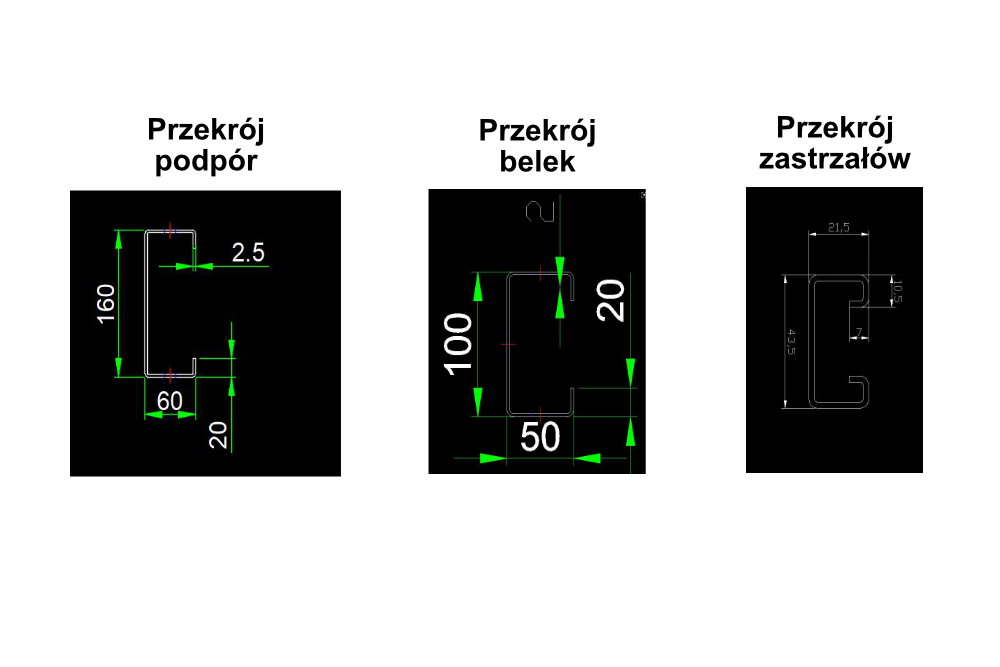

• Podpory, belki i profile o większym przekroju niż w typowych lekkich systemach
• Konstrukcja kompatybilna z większością modułów bifacjalnych dostępnych na rynku
• Projekt przygotowany z myślą o trudnych warunkach wiatrowych i śniegowych w Polsce

Parametry techniczne:

• Układ paneli: 2 moduły w pionie
• Rodzaj konstrukcji naziemnej: dwupodporowa, bifacjalna
• Kąt nachylenia: 30°
• Odporność na wiatr: do 31 m/s
• Obciążenie śniegiem: do 1,25 kN/m²
• Długość modułów: 1800-2400 mm
• Szerokość modułów: 1134 mm (inne szerokości paneli PV wymagają weryfikacji)
• Grubość modułów: 30-40 mm
• Sposób montażu: konstrukcja wbijana lub betonowana
• Materiał: stal cynkowana powłoką aluminiowo-magnezową / aluminium /stal nierdzewna A2

Oferowana przez nas konstrukcja naziemna dwupodporowa do montażu dwóch paneli fotowoltaicznych bifacjalnych w pionie jest stabilna i prosta w montażu, co potwierdza dołączona instrukcja. Instrukcja obejmuje montaż podpór, belek głównych i poprzecznych, zastrzałów oraz modułów bifacjalnych, zapewniając bezpieczną i trwałą eksploatację systemu.

Instrukcja montażu - pobierz

Tagi: konstrukcja naziemna 2 podporowa - 2 moduły w pionie, wolnostojąca, pod panele bifacialne
