Złącze solarne - WTYK + GNIAZDO - QC Solar

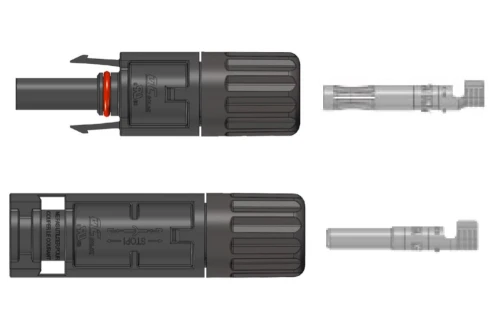

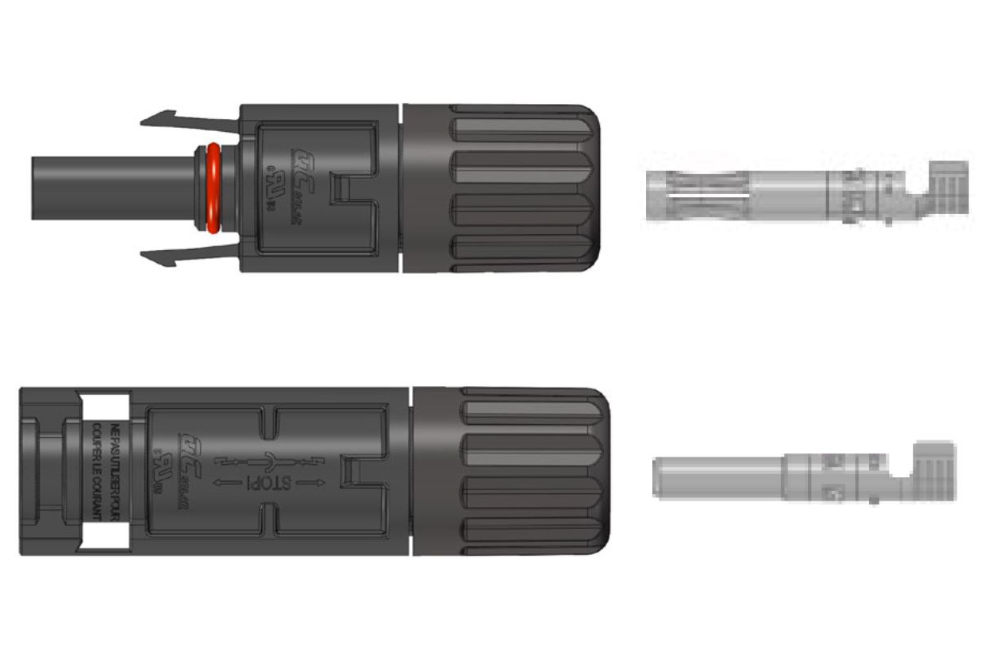

Złącze solarne QC Solar QC4.10-cds to wysokiej jakości, kompletne rozwiązanie do łączenia przewodów w instalacjach fotowoltaicznych. Produkt przeznaczony jest do pracy w systemach PV o napięciu do 1500V DC i zapewnia trwałe, bezpieczne oraz szczelne połączenie przewodów solarnych. To rozwiązanie szczególnie polecane dla instalatorów, którzy szukają trwałej i sprawdzonej alternatywy dla standardowych złączy MC4.

W przeciwieństwie do klasycznych złączy solarnych dostępnych na rynku, oferowany produkt stanowi kompletny zestaw - wtyk oraz gniazdo - co ułatwia montaż i dobór kompatybilnych elementów.

Złącza solarne marki QC Solar są stosowane na pierwszy montaż (OEM) przez wielu wiodących, światowych producentów modułów fotowoltaicznych. Wykorzystanie ich bezpośrednio na etapie produkcji paneli stanowi potwierdzenie wysokiej jakości wykonania, niezawodności oraz zgodności z rygorystycznymi normami branżowymi.

Cechy produktu:

• Kompletne złącze: wtyk + gniazdo
• Przeznaczone do instalacji fotowoltaicznych (PV)
• Wysoka odporność na warunki atmosferyczne - klasa szczelności IP68
• Bezpieczne połączenie dzięki systemowi zatrzaskowemu
• Dodatkowe zabezpieczenie chroniące przed przypadkowym rozłączeniem złącza
• Kompatybilność z przewodami solarnymi o różnych przekrojach
• Wysoka trwałość mechaniczna i odporność na UV
• Złącze solarne QC Solar QC4.10-cds (Plus) jest kompatybilne ze standardem złączy typu MC4.

Specyfikacja techniczna:

• Model: QC4.10-cds (Plus)
• Napięcie znamionowe: 1500 V DC
• Prąd znamionowy: 41 A (4 mm²) / 46 A (6 mm²)
• Zakres temperatur pracy: -40°C do +85°C
• Maksymalna temperatura: 105°C
• Stopień ochrony: IP68 (1 m / 1 h), IP65
• Rezystancja kontaktowa: ≤ 0,2 mΩ
• Materiał styków: miedź cynowana
• Materiał izolacji: PPE / PA
• Klasa palności: UL94 V-0
• Kompatybilność przewodów: 5.6-6.8 mm (Plug 2)

Zastosowanie:

• instalacje fotowoltaiczne (domowe i przemysłowe)
• farmy PV
• systemy off-grid i on-grid
• łączenie przewodów solarnych DC

O marce QC Solar

QC Solar to uznany producent złączy i komponentów do instalacji fotowoltaicznych, specjalizujący się w rozwiązaniach dla systemów DC wysokiego napięcia (do 1500 V). Firma dostarcza swoje produkty zarówno na rynek wtórny, jak i na pierwszy montaż (OEM), współpracując z producentami modułów PV na całym świecie.

Złącza QC Solar spełniają międzynarodowe normy (m.in. TÜV, UL) i są projektowane z myślą o trwałości, bezpieczeństwie oraz łatwości montażu.

Obok Stäubli, QC Solar zaliczany jest do grona wiodących producentów złączy solarnych na świecie, oferując rozwiązania kompatybilne ze standardem MC4 i szeroko stosowane w branży fotowoltaicznej.
